Konfigurasi IPTables pada PC Router Debian ke Proxmox

Assalamualaikum..

1.Latar Belakang

Hai teman Teman ...Masih tetap semangat yaa belajar Jaringan komputer,disini saya akam membagikan ilmu saya tentang iptables nihh yang digunakan dalam tahap prutean dari debian pc router ini.Berikutu topologinya



2.Pengertian

iptables adalah suatu tools dalam sistem operasi linux yang berfungsi sebagai alat untuk melakukan filter (penyaringan) terhadap (trafic) lalulintas data. Secara sederhana digambarkan sebagai pengatur lalulintas data. Dengan iptables inilah kita akan mengatur semua lalulintas dalam komputer kita, baik yang masuk ke komputer, keluar dari komputer, ataupun traffic yang sekedar melewati komputer kita.

3.Maksud dan Tujuan

Praktek Konfigurasi IPTables PC Router Debian dalam tujuan menghubungkan Debian server ke Proxmox dan Proxmox ke Pouter Mikrotik

4.Alat yang Dipersiapkan
  • PC router Debian
  • PC Proxmox
  • Terminal Komputer Client
  • Winbox
  • Mikrotik
5.Langkah Langkah
  • Pertama kita masuk ke #nano /etc/network/interfaces (untuk menambah dns nameserver)
  • disitu saya menambahkan dns-nameserver dari ISP
  • Jika sudah selesai kita save dengan ctrl+x kemudian tekan y lalu enter

  •  Lalu kita tambah lagi dns server nya dengan mengetik perintah # nano /etc/resolv.conf
  • lalu saya tambahkan alamat ip setiap interface yaitu eth0 address dan eth1 address serta saya tambah juga alamat ip dari ISP
  • jika sudah selesai save dengan ctrl+x kemudian tekan y lalu enter
  •  kemudian restart dengan mengetik perintah #service networking restart
  • Kemudian tuliskan perintah #nano /etc/sysctl.conf untuk mengaktifkan ip forward

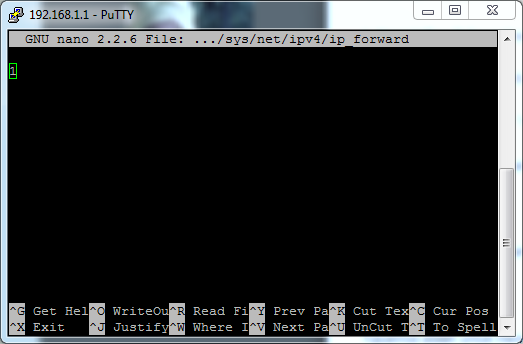

  • kemudian ketikkan perintah #nano /proc/sys/net/ipv4/ip_forward (untuk mengganti ip forward yang sebelumnya 0 menjadi 1).
    • jika sudah selesai save dengan ctrl+x kemudian tekan y lalu enter

  •  Kemudian kita ketik perintah #nano /etc/rc.local (bertujuan supaya konfigurasi iptables yang telah kita ketikan di konsoletadi tidak hilang ketika router kita di restart. Jadi konfigurasi ini bisa dilakukan atau tidak. Supaya, kita tidak menuliskan lagi setelah router kita di restart lebih baik kita tuliskan saja konfigurasi iptables pada file /etc/rc.local.)
  • tambahkan iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE dan iptables -t nat -A POSTROUTING -o eth1 -j MASQUERADE
  • jika sudah selesai save dengan ctrl+x kemudian tekan y lalu enter

  •  Dalam konfigurasi diatas pasti teman teman pada penasaran dengan apasih arti dari -t , -A dan lain lain.Untuk itu silahkan teman teman mengetikan perintah man iptables ,lalu akan muncul keterangan dari konfigurasi tadi,kita juga bisa mengubah konfigurasi kita sesuai kebutuhan dan prosedur yang ada dalam man iptables tadi
  • kemudian restart dengan mengetik perintah #service networking restart
  • selanjutnya kita cek apakah konfigurasi sudah tersimpan dengan mengetikan perintah route -n


  •  Untuk bisa ping dari mikrotik ke server Proxmox maupun sebaliknya kita lakukan routing static dulu dengan buka winbox>ip>routes>[+]
  • Setelah itu kasih dst.address yaitu alamat ip proxmox dan Gatewaynya alamat ip eth0 Debian pc router


  •  kalau sudah selesai saatnya kita uji dengan ping dari server debian ke semua alamat ip
  •  kemudian dari komputer client ke semua ip
  •  untuk cek koneksi internet kita coba ping dari server debian ke google.com

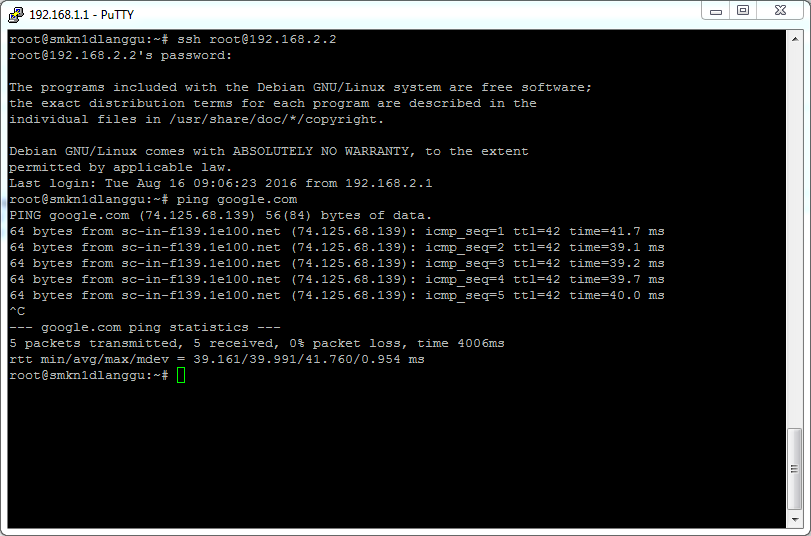

  •  kemudian dari proxmox ke google.com

  •  lalu otomatis kita bisa membuka proxmox di web browser

Konfigurasi telah Selesai.jika ada salahnya saya minta maaf ya.Terimakasih telah mengikuti


6.Referensi

  • https://sitifatimah089.wordpress.com/fungsi-dari-perintah-konfigurasi-router/?blogsub=confirming#subscribe-blog
  • BLC Telkom :)
