Cara Membuat Vlan ID di PC Router Debian

Assalamualaikum...

1.Latar Belakang

Hai para teman yang mungkin penasaran dengan apa itu VLan dan bagaimana cara membuatnya,apa fungsinya,dan seperti apa bentukknya.Ayo kita pelajari bareng bareng


2.Pengertian VLAN

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.
Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team .

SementarVLAN ID disini diperlukan untuk mengisi Vlan tag dalam pembuatah VM pada Proxmox


3.Maksud dan Tujuan

Praktek membuat vlan ID di debian pc router dalam tujuan membuat VM pada Proxmox  .Berikut Topologynya

ket.

• PC router eth0=192.168.1.1/24 eth1=192.168.2.1 vlan eth1.222=192.168.8.254
• PC proxmox eth0=192.168.2.2

4.Alat yang Dipersiapkan

• PC router
• PC proxmox
• Terminal Client
• Winbox

5.Langkah Langkah

• Pertama kita buka dulu terminal komputer kita nuk meremote debian router dengan mengetikkan perintah #ssh root@192.168.1.1 (alamat ip router debian saya)
• kemudian ketikan perintah #modprobe 8021q
• lalu install valn dengan mengetik perintah #apt-get install vlan

•  Jika sudah selesai ketikkan #vconfig add eth1 222 (artinya kita membuat vlan id yang menggunakan interface eth1 router debian kemudian vlan id nya 222)
• lalu beri perintah #echo "8021q" >> /etc/modules (untuk masuk ke file nya)
• lalu # nano /etc/network/interfaces (untuk menambah alamat ip vlan)

•  llu tambahkan alamat ip seperti di bawah

•  keudian kita cek dengan mengetik perintah ifconfig ,maka jika sudah muncul eth1.222 maka,vlan sudah jadi

•  Tunggu sebentar konfigurasi di atas belum bisa ping dari client .maka dari itu kita harus menambahkan ip route supaya bisa ping dari client ke vlan id tadi
• masuk ke winbox >ip>routes>[+]

•  Setelah munculkotak new route ..
• isi dst.address 192.168.8.254 (alamat ip vlan)
• kemudian gatewaynya 192.168.1.1 (alamt ip eth0 router debian)

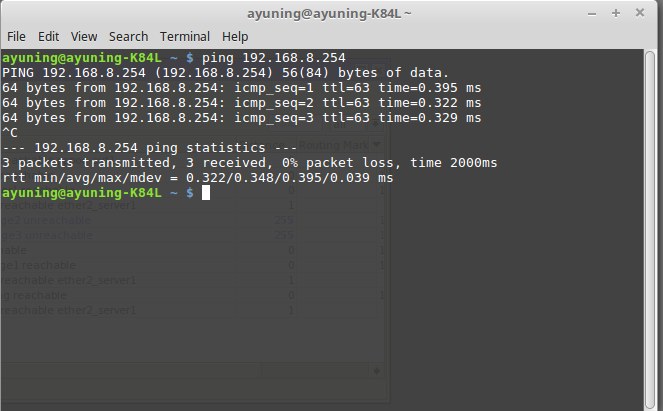

•  Jika sudah selesai ita coba ping dari terminal komputer client kita ke alamat vlan id

6.Hasil dan Kesimpulan

Jadi sangat mudah kan teman teman ,dengan begitu kita bisa menggunakan vlan id tersebut menjadi vlan tag VM proxmox,selain mengunakan vlan id dari mikrotik.

7.Referensi

• https://wiki.debian.org/NetworkConfiguration#Bridges_and_VLANs
• http://www.sibro21.org/2016/04/cara-membuat-vlan-di-debian-jessie-8.html
