Studi Kasus Jaringan Warnet menggunakan Cisco Packet Tracer Student

Assalamualaikum


1.Latar Belakang

 Warnet yang saat ini sudah banyak berada di indonesia membuat saya penasaran ,topologi apakah yang digunakan oleh warnet,setelah saya mencari referensi ternyata warnet menggunakan topologi star. Namun saya akan membuat kasus ,jika warnet tersebut mempunyai banyak ruangan ,bagaimana cara mengkonfigurasinya.Oleh karena itu saya ingin bereksperimen membuat jaringan tersebut menggunakan Cisco Packet Tracer Student.



2.Pengertian

Di studi ini ada beberapa konfigurasi yang harus dilakukan,dan dalam ekspeimen ini sesuai dengan kasus saya ingin mengubah topologi star menjadi topologi tree.Pengertian topologi tree atau Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.Lalu saya tambahkan dengan DNS dan Web server.

3.Maksud dan Tujuan

Maksud dan Tujuan saya untuk menyelesaikan masalah yang ada di lingkungan saya agar bemanfaat untuk masyarakat meskipun tidak selalu dengan cara yang sama .

4. Alat yang dipersiapkan adalah Cisco Packet Tracer Student yang sudah diinstal pada komputer

5.Langkah Langkah

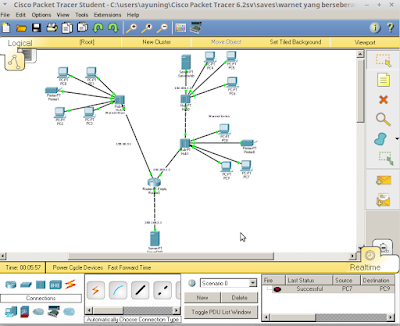

Pertama kita persiapkan perangkat yang dibutuhkan seperti komputer,printer,hub,router,komputer server seperti gambar dibawah dengan ketentuan saya

• Warnet kulon merupakan jaringan 192.200.1.0 ;gateway 192.200.1.1 ;dan DNS server 200.168.2.2 ;subnetmask 255.255.255.240
• Warnet etan merupakan jaringan 199.60.3.0 ;gateway 199.60.3.1 DNS server  200.168.2.2 ;subnetmask 255.255.255.240
• DNS server mempunyai gateway 200.168.2.1 ;subnetmask 255.255.255.240



setelah dihubungkan dengan kabel,lalu kita konfigurasi Webserver atau

Server web atau peladen web dapat merujuk baik pada perangkat keras ataupun perangkat lunak yang menyediakan layanan akses kepada pengguna melalui protokol komunikasi HTTP atau HTTPS atas berkas-berkas yang terdapat pada suatu situs web dalam layanan ke pengguna dengan menggunakan aplikasi tertentu seperti peramban web.^[1]
Penggunaan paling umum server web adalah untuk menempatkan situs web, namun pada praktiknya penggunaannya diperluas sebagai tempat peyimpanan data ataupun untuk menjalankan sejumlah aplikasi kelas bisnis.



Pertama kita membuat jaringan 192.200.1.0

,klik kanan webserver >desktop>ip configuration.lalu isi ip address sampai DNS server sesuai ketentuan yang ada diatas tadi tadi.ketentuan bisa diudah sesuai keinginan

lalu pindah ke sevice >HTTP .klik on HTTP dan HTTPS ,lalu kita buat website server tersebut dengan klik (edit) lalu save

 setelah itu kita konfigurasi pc4,5,6,7,8,9,dan printer0 dengan alamat yang berbeda beda seperti 192.200.1.4 sampai 192.200.1.10.klik kanan pc>desktop>ip configuration

 berikut konfigurasi printer0 .klik kanan>config>setting

 setelah setting pindah ke fastethernet0

 setelah kita konfigurasi .kitas test dengan ping dari pc4 ke alamat web server.klik kanan pc4>desktop>Command Prompt

 dengan ketik ping 192.200.1.2.jika ada tulisan reply from maka sudah terhubung

 kemudian dari PC8,pc yang berbeda ruangan dengan pc4,5,6

Setelah itu kita konfigurasi DNS server
Domain Name System (DNS) adalah hirarkis sistem penamaan desentralisasi untuk komputer, jasa, atau sumber daya yang terhubung ke Internet atau jaringan pribadi . Ini asosiasi berbagai informasi dengan nama domain ditugaskan untuk masing-masing entitas yang berpartisipasi. Paling mencolok, itu menterjemahkan lebih mudah menghafal nama domain ke numerik alamat IP yang dibutuhkan untuk tujuan menemukan dan mengidentifikasi layanan komputer dan perangkat dengan protokol jaringan yang mendasarinya. Dengan menyediakan, didistribusikan di seluruh dunia layanan direktori , Domain Name System merupakan komponen penting dari fungsi Internet.

dengan ip address yang sama dengan DNS server yaitu 200.168.2.2 dan gateway 200.168.2.1


klik kanan DNS server>desktop>ip configuration.

setelah itu pindah ke service>DNS.lalu on kan DNS service lalu beri nama Domain dari halaman web server sesuai keinginan misal www.webserver.com dan isi alamat ip dari web server tersebut.lalu klik add.

 setelah itu kita membuat jaringan Warnet etan dengan konfigurasi PC1,2,3,dan printer1 dengan alamat ip 199.60.3.2 sampai 199.60.3.5,dengan gateway 199.60.3.1   dan jika sudah selesai silahkan test seperti pada jarinagn warnet kulon tadi

 lalu konfigurasi routing,saya menggunakan Router-PT-Empty ,yang nantinya kita bisa mengisi Lan card sesuai kebutuhan untuk menghubung jaringan.klik kanan>physical>lalu pilih salah satu module ,tahan dan taruh pada tempat yang berwarna hitam.disini saya memilih PT-Router-NM-1CFE.Pnjelasannya ada di bagian bawah

 setelah itu pindah ke config>fastethernet0/0,klik on port status ,isi ip address sma dengan gateway yang terhubung yaitu gateway dari network Warnet Kulon

 pada fastethernet 1/0 merupakan gatewai dari DNS server

dan Fastethernet 2/0 merupakan gateway dari jaringan Warnet Etan

Setelah kita konfigursi router,lalu kita lakukan ping dari PC4 dari jaringan Warnet kulon ke alamat DNS server.

 lalu dari PC4 ke alamat webserver

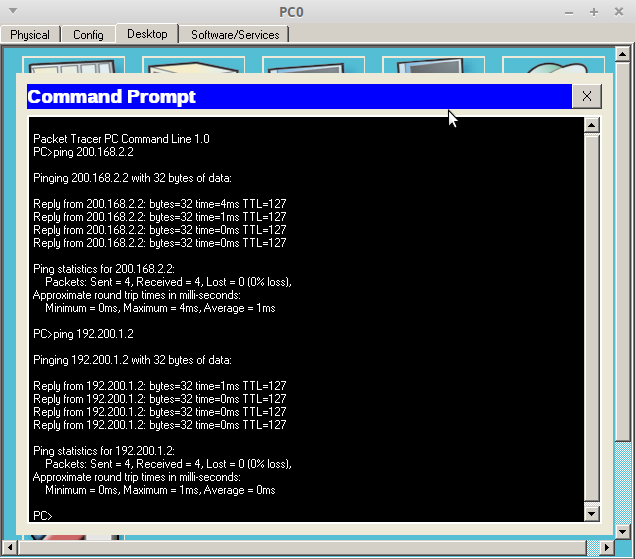

 Selanjutnya PC0 dari jaringan warnet etan ke alamat DNS dan webserver

 lalu kita coba test lewat Web browser dari PC1.klik kanan pc1>desktop>Web Browser.

 lalu isikan nama Domain dari web server yaitu www.webserver.com.jika hasilnya seperti dibawah berarti sudah terhubung

 seperti yang saya katakan tadi,bahwa website dari web server bisa diubah sesuai keinginan kita. dan saya cob lagi di PC0 maka hasilnya seperti dibawah

 6.Hasil dan kesimpulan
Dari hasil saya studi,ternyata warnet dapat dibuat dengan menggunakan topologi tree sesuai dengan kondisi lingkungan kita.
