TUTORIAL PENGERJAAN SOAL UJIAN PRAKTIK KEJURUAN TKJ PAKET 2 2016/2017
BY : AYUNING WULAN R (SMKN 1 DLANGGU)
Assalamualaikum ...
Hay teman teman ku dan kakak kelasku yang lagi berjuang melewati ujian UKK hehehe..
kali ini saya akan memberikan sedikit ilmu saya agar para kakak kelas 12 jurusan TKJ khususnya hehehe
Tutorial saya ini berawal dari saya dikasih soal ujian UKK Paket 2 oleh guru saya untuk diajarkan ke SMK IT Pesantren , di Ngembeh , Dlanggu. Jadi Untuk lebih jelasnya dan gambaran topologinya silahkan download soalnya di LINKINI!
okee. langsung saja kalau udah jelas, simak berikut PENGERJAAN SOAL UJIAN PRAKTIK KEJURUAN TKJ 2016/2017...
Berikut topologi
1. Install mikrotik
2. Install windows
3. Konfigurasi wifi router
a. Router ether pertama conect ke internet
b. Router ether kedua conect ke lan menuju ke client windows melalui kabel
c. Router interface wlan1 akan kita konfigurasi hotspot dan menjadi media proxy server
d. Perhatikan gambar di bawah ini
Untuk ether 1 kita konfigurasi DHCP client , buka menu IP->DHCP-client->[+]
Pilih interface ether1 kemudian apply->OK.
Jika statusnya bound maka berhasil tekoneksi ke ISP
Kemudian tambahkan alamat ip pada ether 2 yaitu 192.168.100.1/24 dan wlan1 yaitu 192.168.200.1/24 dengan membuka menu IP->iP addresses->[+]
Kemudian kita membuat DHCP server dengan membuka menu IP->DHCP-server->DHCP setup
Kemudian muncul tampilan berikut tentukan interfacenya ether2 , next
next
next
Kemudian batasi sampai 192.168.100.100 , next
next
next
Jika sudah maka ada tampilan dibawah ini
Setelah kita konfigurasi maka verivikasinya sebagai berikut
Kemudian kita konfigurasi DNS nya dengan membuka menu IP->DNS ,kemudian checklist Allow remote request agar ip dns dapat terbagi ke client.
Kemudian kita konfigurasi firewall dengan membuka menu IP->Firewall->NAT->[+]
Kemudian kita membuat hotspot ke interface wlan nya dengan membuka menu IP->Hotspot->Hotspot setup
Tentukan interfacenya wlan1
next
Batasi ip sampai 192.168.200.100 , next
next

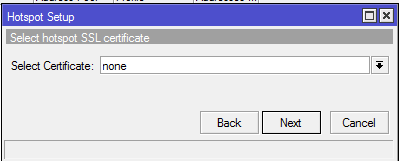

next

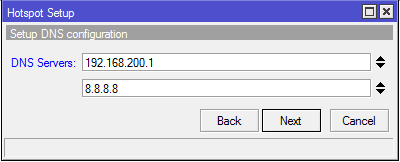

Tambahkan alamat DNS kita yaitu 192.168.200.1 dengan mengikuti ip DNS google yaitu 8.8.8.8 , next
Kemudian masukan domain untuk kita login hotspot semisal sekolah.id
Kemudian masukan username dan password , next
Setelah hotspot selesai maka kita menuju menu wireless untuk mengatur SSID dan channel seperti di bawah ini
Tentukan Mode= ap bridge
Frecuency = 2417
SSID=Nama_peserta@Proxy
KONFIGURASI BLOCKING SITE DAN FILE EXTENTION
Kemudian kita mulai untuk konfigurasi web proxy dengan membuka menu IP->web proxy
Kemudian checklist enable , tambah cache administrator semisal mutik.anita@gmail.com ,kemudian apply lalu ok
Sampai langkah ini, web-proxy pada Router Mikrotik sudah aktif sebagai Regular HTTP Proxy. Dengan kata lain jika PC Client ingin menggunakan service proxy ini, maka harus disetting secara manual pada web browser masing-masing client dengan menunjuk ip-mikrotik port 8080.
Agar tidak perlu setting web-browser client satu per satu, ubah web-proxy Mikrotik agar berfungsi sebagai Transparent Proxy. Implementasinya, gunakan fitur NAT untuk membelokan semua traffic browsing HTTP (tcp 80) yang berasal dari client ke fitur internal web-proxy yang sudah diaktifkan sebelumnya.
Untuk membuatnya masuk pada menu IP->Firewall->NAT->Klik “+”.
Kemudian kita konfigurasi web proxy untuk blokir site dan file ekstensi dengan membuka menu IP->web proxy->access->[+]
Untuk blokir site maka kita isi dst.host www.linux.or.id yaitu website yang akan kita blokir kemudian action deny, kemudia apply lalu ok
Kemudian kita blokir untuk mengunduh file dengan ekstensi .mp3 maka isi path dengan *.mp3 kemudian action deny , kemudian apply +ok
Sama dengan file yang berekstensi .mkv , lakukan halyang sama dengan konfigurai sebelumnya
Berikut verifikasinya
KONFIGURASI BLOKIR AKSES INTERNET PADA WAKTU TERTENTU
Caranya mudah sekali tinggal kita masuk ke menu IP->Firewall->Filter Rule->[+]

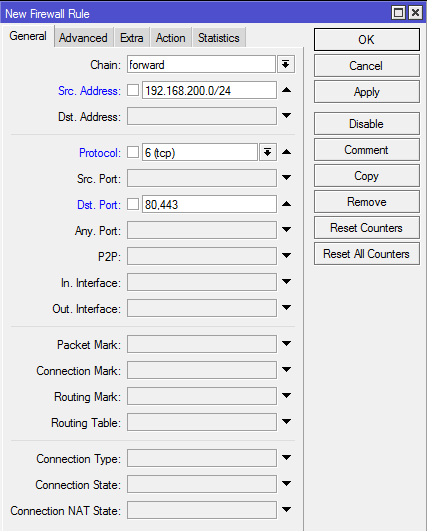

Kemudian pada menu general kita atur chain=forward
Scr.address = 192.168.200.0/24
Protocol = 6(tcp)
Dst.port = 80,443

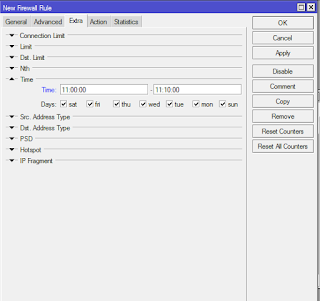

Pada menu extra akan kita tentukan time semisal dari jam 11.00 sampai jam 11.10 client tidak dapat akses internet walaupun terhubung dengan wifi
Kemudian pada menu action kita pilih drop , kemudian apply -> ok
PENGUJIAN CLIENT YANG TERHUBUNG DENGAN KABEL
A. IP DHCP CLIENT
A. KONEKSI INTERNET
PENGUJIAN CLIENT YANG TERHUBUNG DENGAN WIRELESS
A. Blocking akses internet pada waktu yang telah ditentukan
A. Blocking file
A. Blocking site
Sekian tutorial yang dapat saya berikan ,terima kasih. Untuk lebih mudahnya silahkan download file pdfnya DISINI!
Sukses UKK yaa....
