Cara Setting Access Point WRT54GL

Assalamualaikum....
Pada kesempatan hari ini saya mau ngasih pengetahuan saya tentang langkah-langkah Setting Acces Point LinkSys .Yuk kita simak betul-betul.
1.Latar Belakang
Di dalam Zaman teknologi ini tak sedikit yang tahu apa itu wireless, orang orang menyebutnya dengan wifi ,apalagi sekarang lagi marak bukanya Warung WiFi di sekitar Daerah kita,tapi sayangnya mereka hanyalah pengguna yang hanya bisa memanfaatkan fasilitas tersebut dan tidak mengetahui seperti apa cara kerja serta cara setting agar mereka saling terhubunng satu sama lain.Untuk itu saya akan memberikan ulasan sedikit tetang cara setting Access Point yang disingkat dengan sebutan AP.Berikut penjelasanya..
2.Pengertian
Linksys WRT54GL merupakan Wireless Broadbrand Router yang didalamnya terdapat 3 fungsi dasar yaitu sebagai Access Point (54Mbps Wireless-G / 802.11g dan 11Mbps Wireless-B / 802.11b), sebagai Switch yang terdiri dari 4 port full duplex 10/100 Ethernet dan sebagai Router yang berfungsi untuk memanage dan sharing koneksi internet.



Berikut fitur-fitur bawaan Linksys WRT54GL:

• All-in-one Internet-sharing Router, 4-port Switch, and 54Mbps Wireless-G (802.11g) Access Point
• Shares a single Internet connection and other resources with Ethernet wired and Wireless-G and -B devices
• Push button setup feature makes wireless configuration secure and simple
• High security: TKIP and AES encryption, wireless MAC address filtering, powerful SPI firewall


Seperti terlihat pada gambar diatas, access point ini memiliki dua konektor antenna RP-TNC eksternal yang berfungsi untuk meningkatkan kinerja access point, 1 port untuk koneksi kabel ke internet (WAN), 4 Port ethernet switch dan sebuah tombol reset. Untuk mengkonfigurasi Linksys WRT54GL kita bisa menggunakan web browser seperti Mozilla firefox dengan alamat default 192.168.1.1 dengan user admin dan password kosong.


3.Maksud dan Tujuan

Untuk mengajak teman teman pengunjung blog saya dalam melakukan praktek setting wireless sampai dengan routing pada Acces Point Lynksys



4.Alat yang dipersiapkan

• LinkSys WRT54GL
• Komputer
• Kabel UTP untuk AP ke komputer
• Kabel UTP untuk AP server


5.Langkah Langkah



Pertama kita harus setting ethernet kita yaitu memberi alamat ip yang networknya sama dengan alamat default tadi misal 192.168.1.2 dan subnet mask nya 255.255.255.0 dan gatewaynya 192.168.1.1,kemudian kita akan menyabuungkan ethernet internet ke ether 1 dari AP dari ethernet dari komputer kita sambungkan ke ether2 dari APjika sudah tersambung satu sama lain saat kita uji dengan ping ke amalat Default dari AP,jika sudah terhubung maka hasilnya seperti gambar dibawah ini

lalu kita bisa buka web browser lalu kita ketik alamat default tadi yaitu 192.168.1.1.kemudian akan muncul  athentication required,yatu pemintaan username dan password default nya tadi agar kita bisa masuk pada pengarturan dari wireless tersebut.

username:admin
password:admin
setelah itu klik oke

Tampilan pertama seperti gambar di bawah ini lalu pada menu
  setup>basic setup disini saya jelaskan bahwa kita mengganti internet connection type menjadi automatic configuration DHCP,kemudian akan muncul form baru.Kita isi hostname dan domainnya sesuai keinginan sendiri

 Untuk Network Setup , local ip address nya tetap ,dan pada networl address server settings (DHCP) kita bisa ubah sesuai prosedur.Disitu starting ip address artinya ip yang digunakan oleh user dimulai dari alamat 192.168.1.100,kemudian unutk time setting thailand dan rudia karena indonesia termasuk wilayah asia

 kemudian kita save setting,akan muncul tampilan tersebut

 Kemudian kita pilih show Routing table dropdown interface ke  WAN (internet) nanti muncul ip baru dari server

 Kemudian akan muncul Routing table entry list,kita refresh maka muncul ip interface baru pada interface lan

 setelah selesai kita bisa cek,pada satus dari ether yang ada di komputer kita setelah kita koneksikan ke wireless kita,maka sudah dimulai pada alamat 192.168.1.100

 kemudian kita coba ping

lalu kita ganti SSID dari AP,disini SSID saya ganti dengan SMKN 1 Dlanggu

 selanjutnya jika kita ingin untuk menambah keamanan dari wireless ,kuncinya ada d menu wireless security,disitu saya kasih WPA shared Key (password untuk koneksi ke AP) smkn1dlanggu

 Kemudian kita buka wireless MAC filter>enable>edit MAC Filter list

 kemudian muncul tampilan yang ada di sebelah kiri bawah,kemudian kita pilih Wireless Client MAC List,disitu ada satu klien yaitu komputer saya,saya suah dapat alamat ip dan otomatis tersambung karena sudah memasukan password,
kemudian silang enable MAC filter,kemudian close



MAC Filtering, MAC Filtering digunakan untuk untuk memfilter clien mana saja yang boleh terkoneksi dengan access point, dengan memasukkan alamat MAC Address pada daftar MAC Address yang boleh terkoneksi dengan access point.
Berikut adalah cara untuk mengetahui alamat MAC address pada komputer:

 untuk security ,enable the firewall

 Jika sudah selesai,kita bisa melihat di
status>router
disitu kita bisa melihat informasi dari router dan internet

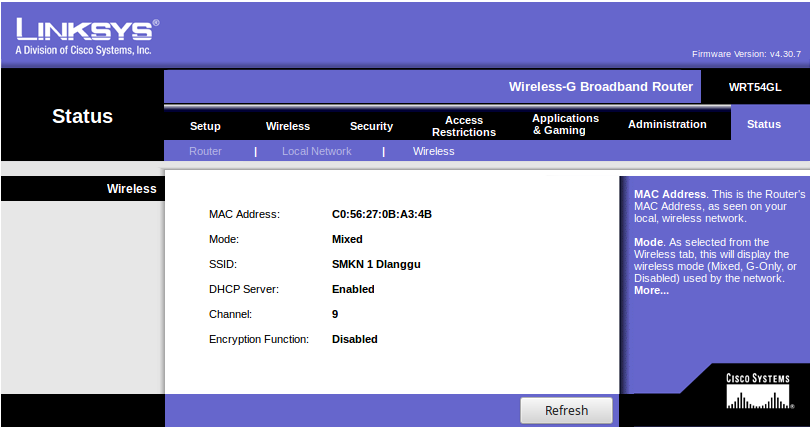

lalu berikut atmpilan status>Local  network

berikut tampilan
setup>wireless

 langkah Setting sudah selesai

  6 Hasil dan Kesimpulan

 Jadi cara seting AP ini sangatlah mudah,karena saya lagi tahap blajar ,maka jika ada kesalahan mohon diingatkan .sekian dari saya .
