Assalamualaikum...
Sekarang ganti topik nih temen temen,minggu ketiga di BLC ini saya bahas tentang Mikrotik .Ini pertama kali saya belajar mikrotik,maka dari itu jika ada kesalahan mohon comment ya..
1.Latar Belakang
Saya memiliki tujuan ingin membuat server sendiri di BLC tapi sebelum itu sya ingin belajar dulu tentang konfigurasi dasar mikrotik,mikrotik yang mana???
sekarang lagi tahap latihan di Virtualisasi,yang selanjutnya terjun langsung ke fisiknya,jadi saya Belajar RouterOS nya dulu . Lalu apa sih RouterOS itu?
2.Pengertian
MikroTik RouterOS™ merupakan sistem operasi yang diperuntukkan sebagai network router. MikroTik routerOS sendiri adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer biasa menjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless. Fitur-fitur tersebut diantaranya: Firewall & Nat, Routing, Hotspot, Point to Point Tunneling Protocol, DNS server, DHCP server, Hotspot, dan masih banyak lagi fitur lainnya. MikroTik routerOS merupakan sistem operasi Linux base yang diperuntukkan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows Application (WinBox). Selain itu instalasi dapat dilakukan pada Standard komputer PC (Personal Computer). PC yang akan dijadikan router mikrotik pun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar (network yang kompleks, routing yang rumit) disarankan untuk mempertimbangkan pemilihan sumber daya PC yang memadai.
Ini adalah versi MikroTik dalam bentuk perangkat lunak yang dapat dipasang pada komputer rumahan (PC) melalui CD. File image MikroTik RouterOS bisa diunduh dari website resmi MikroTik, www.mikrotik.com. Namun, file image ini merupakan versi trial MikroTik yang hanya dapat digunakan dalam waktu 24 jam saja. Untuk dapat menggunakannya secara full time, anda harus membeli lisensi key dengan catatan satu lisensi hanya untuk satu harddisk.
Sejarah Singkat Mikrotik
Pada tahun 1996 John dan Arnis memulai dengan sistem Linux dan MS DOS yang dikombinasikan dengan teknologi Wireless LAN (W-LAN) Aeronet berkecepatan 2Mbps di Moldova. Barulah kemudian melayani lima pelanggannya di Latvia, karena ambisi mereka adalah membuat satu peranti lunak router yang handal dan disebarkan ke seluruh dunia. Prinsip dasar MikroTik bukan membuat Wireless ISP (WISP), tapi membuat program router yang handal dan dapat dijalankan di seluruh dunia. Hingga kini, MikroTik telah melayani sekitar empat ratusan pelanggannya.Linux yang mereka gunakan pertama kali adalah Kernel 2.2 yang dikembangkan secara bersama-sama dengan bantuan 5 - 15 orang staf R&D Mikrotik yang sekarang menguasai dunia routing di negara-negara berkembang. Selain staf di lingkungan Mikrotik, menurut Arnis, mereka merekrut juga tenaga-tenaga lepas dan pihak ketiga yang dengan intensif mengembangkan Mikrotik secara maraton
Fitur MikrotikOS
IP Routing
- Static route & Policy route
- Dynamic Routing (RIP, OSPF, BGP)
- Multicast Routing
Services (Server)
- Static route & Policy route
Dynamic Routing (RIP, OSPF, BGP)
Multicast Routing
- PPP, Radius Client
IP Accounting, Traffic Flow
- Mangle, NAT, Address List, Filter Rules, L7 protocol
3.Tujuan dan Makusd
Tujuan saya adalah Praktek setting DHCP Client,DHCP server,Firewall,dan yang terakhir adalah Hotspot.Menggunakan Virtuabox yang di remote dari Winbox
4.Alat yang dipersiapkan
- Komputer atau Laptop
- VM Virtualbox --->>download DISINI
- Mikrotik RouterOS --->>download DISINI
- Winbox--->>download DISINI
5.Langkah-Langkah
Pertama kita buka dulu Virtualbox,lalu masukkan iso mikrotik,lalu setting Jaringan dan aktifkan adaptor 1 tentukan dengan host only dan adaptor 2 dengan bridge adaptor kemudian bawahnya dikasih loopback adaptor dari komputer
Setelah itu nyalakan mesin lalu, akan muncul tampilan instalasi seoerti dibawah ini,kemudian tekan 'a' (tanpa petik) untuk menandai semua fitur dan 'i' untuk menginstall
lalu tekan 'n' untuk perintah do you want to keepold configuration dan 'y' untuk Continue
berikut tmpilan saat instalasi, setelah itu tekan enter untuk reboot
catatan:lepaskan iso mikrotik lewat perangkat,lalu reboot lewat mesin.
supaya tidak melakukan instalasi lagi
Kemudian buka winbox>lalu pilih alamat ip>connect
setelah itu muncul tampilan sebagai berikut
kemudian kita ubah nama mikrotik dengan .pilih system>identity
.Kemudia Apply>ok
setelah itu kita ke interface,double klik ether 1 untuk mengubah nama
saya namai internet,karena kemudian apply>ok
begitu juga dengan ether 2 saya bernama lan.kemudian apply>ok
Selanjutnya,kita memasukan alamat ip untuk ether 2 yaitu interface lan
kemudian klik 2kali lan<kemudian muncul kotak dialog address .kemudian kita kasih alamat seperti dibawah,dan pilih interface lan.Kemudia apply>ok

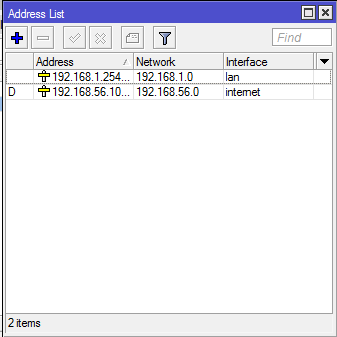

kemudian kita bisa cek di address list ,lan sudah dikasih ip
selanjutnya kita akan mengasih alamat ip untuk interface internet secara otomatis lewat IP>DHCP Client
Kemudian kita klik tanda + kemudian tentukan interface internet.kemudian apply>ok
kemudian ada symbol D yang tandanya sudah diset DHCP
Setelah itu kita akan konfigurasi DHCP server
kemudian tekan DHCP setup pilih interface lan untuk dijadikan server.klik next
lalu alamat nya aka otomatis terisi dan klik next
lalu klik next
nextKemudian isi alamt DNS server dengan ketentuan alamt sebelum alamat gateway.next
next
kemudian akan muncul satu dhcp1Kemudian kita setting firewall,karena apa???? karena saat kita selesai konfigurasi DHCP server maka kemugkinan jika tidak melakukan konfigurasi firewall ,data yang ada di dalamnya bisa dicuri olah pihak lain.pilih IP>Firewall
isi chain=srcnat
Src.Address=192.168.1.254/24
out. interface=internet
lalu action=masquerade
berikut tampilan setelah firewall terkonfigurasi
Langkah terakhir adalah konfigurasi hotspot .pilih IP>hotspot
pilih hotspot setup
pilih interface lan
next
next
next
next
kemudian kasi alamat ip dari DNS ,saya kasih alamat ip dari googlekemudian kasih domainnya
kasih nama dari user dan passwordnya =1
selesai....
eeitts tunggu dulu,kita test lewat browser.buka browser lalu isi alamat domain yang kita buat tadi yaitu google.com....kemudian akan tampil login page seperti di bawah.
lalu isi nama user dan passwordnya kemudian>ok
Berikut tampilan laman jika sudah login,dan user sudah terhubung ke internet
6.Kesimpulan dan Hasil
Jadi konfigurasi Mikrotik tidak hanya langsung dari komputer kita,tapi juga bisa menggunakan Virtual box,jadi kita bisa mencobanya tanpa harus ada MikroTik Routerboard secara fisik.
7.Referensi
- http://www.mikrotik.co.id/download.php
- https://www.virtualbox.org/wiki/Downloads
- http://www.routeros.co.id/?act=preview&versi=5.25&nf=mikrotik-5.25.iso&key=4065e93bee16066f4fb7e3eb793dc30e
- https://id.wikipedia.org/wiki/MikroTik
- Materi Mikrotik MTCNA-05-2012.pdf
